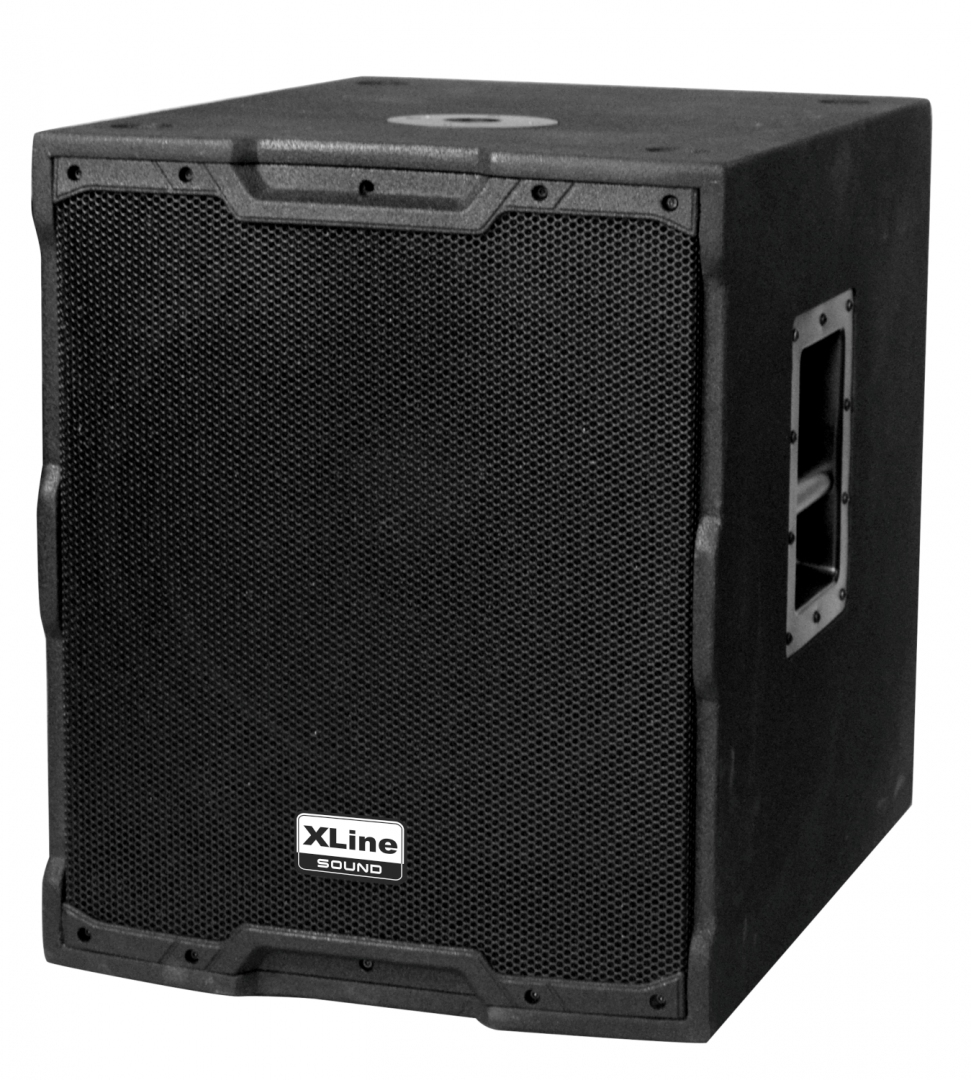

Активный сабвуфер XLine ALFA P-15A SUB

XLine ALFA P-15A SUB — активный сабвуфер для мощного баса

Активный сабвуфер XLine ALFA P-15A SUB — это профессиональное низкочастотное звено для построения звуковых систем любой конфигурации. Модель разработана для эксплуатации в составе мобильных диджейских сетов, стационарных инсталляций в клубах и ресторанах, концертных комплексов, систем караоке и домашних кинотеатров, где требуется глубокий, артикулированный и плотный бас с высоким звуковым давлением. Устройство объединяет в едином корпусе 15-дюймовый низкочастотный излучатель, усилитель мощности класса D, активный кроссовер и полный набор входных/выходных интерфейсов, что исключает необходимость в отдельных усилительных блоках и внешних процессорах.

Усилитель класса D: энергоэффективность и чистый звук

Встроенный усилитель развивает 500 Вт RMS и построен по схемотехнике класса D. Это обеспечивает КПД на уровне 90–95%: транзисторы работают в импульсном режиме, в закрытом состоянии не потребляют ток покоя, а в открытом — передают практически всю энергию блока питания на динамик. Следствием становятся минимальный нагрев, компактные размеры усилительного модуля и отсутствие перегрузок электросети при длительной работе на пиковых уровнях. Усилители класса D в чистом виде дают нейтральную, лишённую окраски передачу сигнала — критичное преимущество при микшировании живого звука и воспроизведении студийных фонограмм.

Акустическое оформление: фазоинвертор и корпус из фанеры

Корпус выполнен из многослойной фанеры — материала с высоким внутренним демпфированием, который гасит паразитные резонансы и придаёт конструкции механическую жёсткость. Акустическое оформление реализовано по схеме фазоинвертора: на одной из стенок расположен порт, геометрия которого согласована с параметрами динамика и внутренним объёмом корпуса. Воздушная масса в порте резонирует на частоте настройки; при этом колебания диффузора минимальны, а излучение формируется выходным отверстием. Фазоинвертор позволяет получить прирост КПД на низких частотах до 3 дБ по сравнению с закрытым корпусом того же объёма. Это обеспечивает высокую отдачу сабвуфера в рабочем диапазоне без увеличения подводимой мощности.

15-дюймовый драйвер и звуковое давление

Излучатель диаметром 15 дюймов воспроизводит частотный диапазон от 35 до 280 Гц. Нижняя граница 35 Гц позволяет передать фундаментальные басовые ноты и синтезированные суб-басы, верхняя граница 280 Гц обеспечивает запас для корректной стыковки с сателлитами при разделении полос. Максимальное звуковое давление составляет 125 дБ (SPL 1 Вт/1 м), что достаточно для озвучивания помещений площадью до 150–200 м² и открытых площадок в составе полнодиапазонной системы.

Коммутационные возможности и обработка сигнала

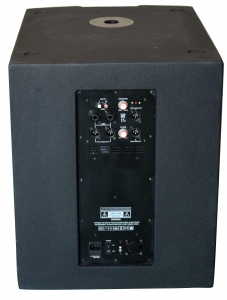

Панель управления сосредоточена на задней стенке корпуса и включает следующие органы и разъёмы:

• Входы: 2 x RCA (несимметричный линейный стереовход), 2 x XLR/Jack 6.3 мм Combo (балансный/несимметричный линейный вход). Это позволяет подключить микшерный пульт, DJ-контроллер, медиаплеер или ресивер без дополнительных переходников.
• Выходы: 2 x XLR Full Range (полный диапазон с выхода предусилителя) и 2 x XLR High Pass (отфильтрованный сигнал с вырезанными низкими частотами). Конфигурация даёт возможность отправить сквозной сигнал на соседний сабвуфер или на сателлиты, причём выход High Pass автоматически освобождает широкополосные колонки от низкочастотной нагрузки, повышая их разборчивость и снижая искажения.
• Регулировка уровня громкости (Gain): позволяет согласовать выход сабвуфера с громкостью остальных компонентов системы.
• Регулировка кроссовера (Crossover): плавно задаёт частоту среза, выше которой сабвуфер не воспроизводит сигнал. В сочетании с выходом High Pass формируется полосовой фильтр для сателлитов, что упрощает настройку системы без внешнего процессора.
• Переключатель фазы (0°/180°): дискретный фазовращатель компенсирует временные задержки, возникающие при разнесении сабвуфера и сателлитов в пространстве. Выбор положения определяется взаимным расположением излучателей относительно слушателя.

Сценарии применения

Мобильные DJ-системы и выездные мероприятия. XLine ALFA P-15A SUB выступает басовым фундаментом для диджейских сетов. В паре с сателлитами серии NPS или ALFA он формирует законченную активную систему, которую можно развернуть за считанные минуты. Мощности 500 Вт RMS хватает для озвучивания танцпола на 100–150 человек, а линейные выходы позволяют нарастить число сабвуферов без дополнительных кроссоверов.

Караоке-залы и домашние вокальные системы. Сабвуфер обеспечивает плотную низкочастотную подложку для вокала и фонограмм. Регулятор кроссовера даёт возможность точно состыковать сабвуфер с двухполосными караоке-колонками, а балансные входы XLR гарантируют помехоустойчивость при длинных кабельных трассах.

Концертные площадки малых и средних размеров. В роли портального или сценического сабвуфера модель работает с линейными массивами и пассивными системами через внешний усилитель, принимая сигнал с выхода High Pass. Фанерный корпус выдерживает транспортировку и многократный монтаж, а вес 29 кг позволяет переносить устройство силами одного человека.

Домашний кинотеатр и Hi-Fi-системы. Сабвуфер подключается к LFE-выходу AV-ресивера по RCA. Кроссовер устанавливается в максимальное положение, а дальнейшую фильтрацию выполняет ресивер. Результатом становится глубокий, контролируемый бас без гула и затянутости, свойственных бюджетным сабвуферам домашнего сегмента.

Особенности монтажа и эксплуатации

Корпус оснащён транспортировочными ручками и стаканом диаметром 35 мм для установки сателлита на стойку. Рекомендуется размещать сабвуфер на твёрдой поверхности в одной плоскости с основными акустическими системами. При использовании нескольких сабвуферов их группируют вплотную для сложения звуковых давлений и минимизации взаимных фазовых интерференций. Питание осуществляется от стандартной сети переменного тока, потребляемая мощность не превышает 600 Вт в пике, что безопасно для бытовой проводки.
